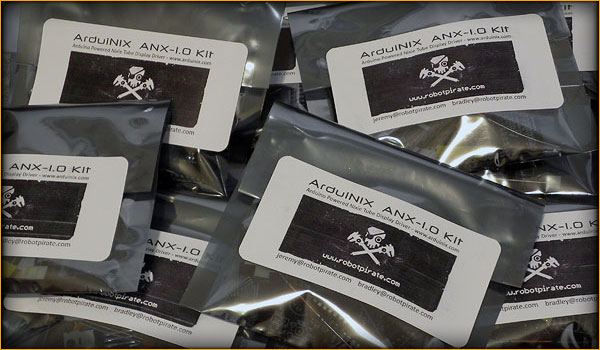

ArduiNIX ANX-1.0 Kit

The ArduiNIX shield is a user programmable platform for driving multiplexed Nixie tube or other high voltage displays**. The ArduiNIX is open source hardware (commercial use allowed) *and* PCB files are available here.
**The ArduiNIX requires a 9 or 12v DC power supply, not included. Arduino is not included.

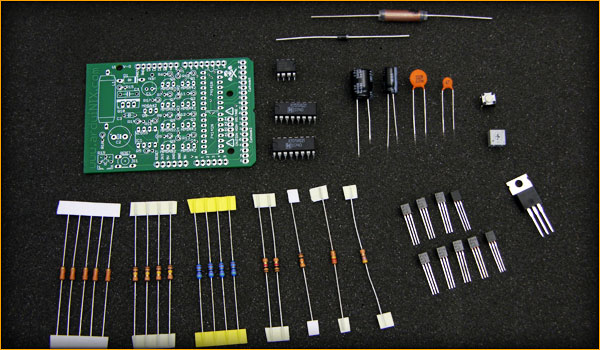

Build the ArduiNIX yourself! Kit includes the following parts (or equivalents)
Step
Part Name Mouser # Location
Qty
ANX_Board
1
Damper Diode 1.0 Amp 400V BYT01-400 511-BYT01-400 D1
1
100uH 1 Amp RFI Suppression Coil 434-11-101M L1
1
25 Volt 470 uF Capacitor 647-UVZ1E471MPD C2
1
350 Volt 1 uF Capacitor 647-UVR2V010MED C1
1
500V 5.6 pF NPO Capacitor 140-500N2-5R6D-RC C3
1
500V 47pF SL Capacitor 140-500S5-470K-RC C4

1

IRF730 400V 5.5 Amp SingleGate MOSFET 844-IRF730APBF Q10

1

1/4" Squ 1K 10% Single Turn Trimmer 858-25PR1KLF R19
1
6X6 FLAT 4.3mm BTN Tactile Switch 653-B3F-1000 S1
1
General Purp Single NE555N Timer IC 511-NE555N IC1
1

13

1/4watt 33Kohms 5% Metal Film Resistors 71-CCF07-J-33K R1-R5
5
1/4watt 100Kohms 5% Metal Film Resistors 71-CCF07-J-100K R6-R9
4
1/4W 470K ohm 1% Metal Film Resistors 660-MF1/4DCT52R4703F R10-R13
4
1/4watt 1Kohms 5% Metal Film Resistors 71-CCF07-J-1K R14, R15
2
1/4watt 10Kohms 5% Metal Film Resistors 71-CCF07-J-10K R16
1
1/4watt 220Kohms 5% Metal Film Resistor 71-CCF07-J-220K R17
1
1/4watt 470ohms 5% Metal Film Resistor 71-CCF07-J-470 R18
1
PNP MPSA92 Small Signal Transistor 512-MPSA92 Q6-Q9
4
NPN MPSA42 Small Signal Transistor
512-MPSA42 Q1-Q5
5
Nixie Driver IC - SN74141 *OR* Equivalent IC2, IC3
2
40P .100" Pin Strip Headers 517-6111TG Pinrails
1

The ArduiNIX is a RobotPirate Project; a nonentity production : Questions? Email Bradley
